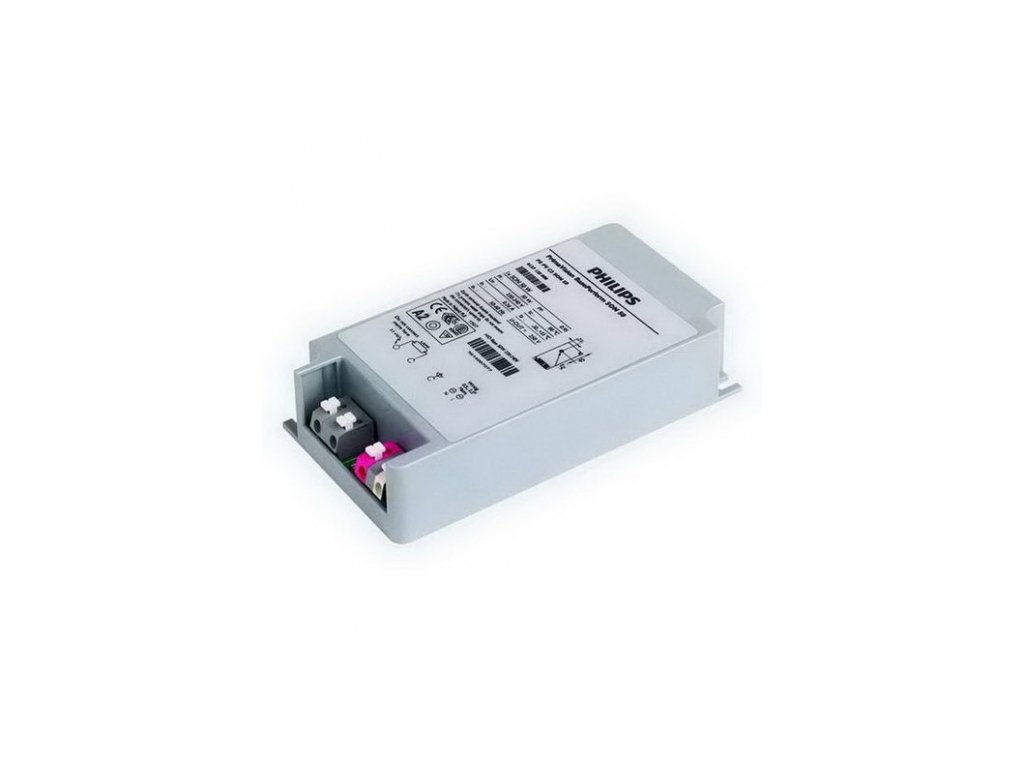

HID-PV Base 70 SON C3 220-240V el. předřadník pro sodíkové výbojky Philips

Specifications

General Information

Typ světelného zdroje	SON/CDO
Počet světelných zdrojů	1 kus/jednotka
Vhodné pro venkovní použití	Yes
Počet produktů v MCB (16A typ B) (jmen.)	13

Volba výchozího světelného zdroje	SON/CDO 70
Automatický restart	No

Operating and Electrical

Vstupní napětí	220 to 240 V
Vstupní frekvence	50 až 60 Hz
Minimální provozní napájecí napětí (min.)	172 V
Provozní frekvence (jmen.)	0.145 kHz
Účiník při 100% zatížení (jmen.)	0,95
Doba zapalování (max.)	30 s
Doba zapalování (jmen.)	10 s
Napětí pro zažehnutí (max.)	2,5 kV
Doba vypnutí zapalování (jmen.)	20 min
Výkon při napájecím napětí (stř.)	198-254V

Bezpečnost při napájecím napětí (stř.)	180-264V
Svodový proud (max.)	0,7 mA
Napěťová špička výstupu (max.)	250 V
Šířka náběhového proudu	0,35 ms
Tolerance příkonu zdroje	-5%/+5%
Vstupní proud (jmen.)	0.36 A
Špička náběhového proudu (max.)	28 A
Jmen. příkon zdroj	70 W

Wiring

Kapacita kabelů společných výstupních vodičů (max.)	150 pF
Délka kabelů mezi zařízením a světelným zdrojem	1,5 m
Délka odizolovaného drátu	10.0-11.0 mm

Průřez kontaktního vodiče předřadníku	0.50-2.50 mm²
Typ konektoru	WAGO series 804

System characteristics

Jmen. příkon předřadníku a zdroje	79 W
Jmen. příkon zdroje v CDO	70 W
Příkon systému v CDO	78 W
Příkon zdroje v CDO	70 W
Ztráta výkonu v CDO	8 W

Jmen. příkon zdroje v SON	70 W
Příkon systému v SON	78 W
Příkon zdroje v SON	70 W
Ztráta výkonu v SON	8 W

Temperature

Okolní teplota (max.)	55 °C
Okolní teplota (min.)	-30 °C
Teplota skladování (max.)	55 °C
Teplota skladování (min.)	-30 °C

Teplota životnosti pouzdra (jmen.)	80 °C
Teplota pro vypnutí (min.)	90 °C

Controls and Dimming

Programovatelné nastavení světelného zdroje	None
Přednastavené integrované ovládací prvky	None

Možnosti programovatelného stmívání	None
Ochrana řídicího vstupu	Yes (Basic insulation)

Mechanical and Housing

Tělo

C3

Approval and Application

Ochrana proti rázům (běžný / rozdílový režim)	EN61547 (L-L 2kV, L-G 4kV) kV
Klasifikace IP svítidla	20
Aktivní teplotní ochrana	Yes
EMI 9 kHz … 300 MHz	CISPR 15 ed 7.2
EMI 30 MHz … 1000 MHz	CISPR15 Edition 7.2
Bezpečnostní standard	IEC 607, 609, 926, 928  [ No Standard for HID Lamp drivers exists. Requirements in these standards to be used if considered relevant for the product.]

Standard kvality	ISO 9000:2000
Norma pro ochranu životního prostředí	ISO 14001
Emisní norma harmonického proudu	IEC 61000-3-2
Standard vibrací	IEC 68-2-6 Fc (10-150Hz, 2G)
Standardní dopad	IEC 68-2-29 Eb (10G/16ms)
Standard vlhkosti	EN 61347-2-12 clause 11
Značky schválení	CE marking ENEC certifikát VDE-EMV certificate
Úroveň brumu a hluku	< 30 dB(A)

Product Data

Úplný kód výrobku	871869653151800
Objednací název produktu	HID-PV Base HID-PV Base 70 SON C3 220-240V
EAN/UPC – výrobek	8718696531518
Objednací kód	53151800
Číslování – počet v balení	1

Číslování – balení v krabičce	12
Materiál č. (12NC)	913712008766
Celková hmotnost (kus)	0,206 kg
