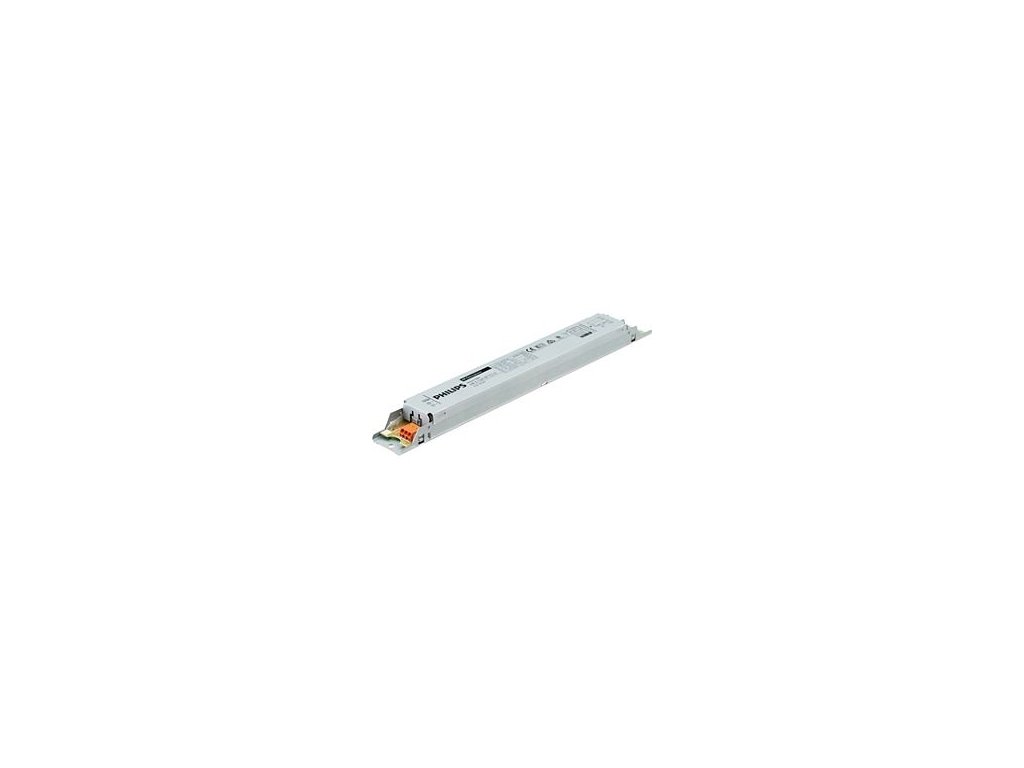

HF-S 254 TL5 II 220-240V 50/60Hz Elektronický předřadník Philips

Specifications

General Information

Kód přihlášky	II
Verze typu	mk1
Typ světelného zdroje	TL5

Počet světelných zdrojů	2 kus/jednotka
Automatický restart	Yes

Operating and Electrical

Vstupní napětí	220 to 240 V
Vstupní frekvence	50 až 60 Hz
Provozní frekvence (jmen.)	40-60 kHz
Činitel výkyvu (jmen.)	1,7
Účiník při 100% zatížení (jmen.)	0,99
Doba předehřátí	1,6 s
Výkon při napájecím napětí (stř.)	202-254V-8%-+6%

Bezpečnost při napájecím napětí (stř.)	198-264V-10%-+10%
Svodový proud (max.)	0,5 mA
Šířka náběhového proudu	0,38 ms
Faktor předřadníku (jmen.)	0,99
Ztráty výkonu (jmen.)	13.7 W
Špička náběhového proudu (max.)	28 A

Wiring

Vstupní svorky, typ konektoru	WAGO 744 connector
Kapacita kabelů společných výstupních vodičů (max.)	200 pF
Výstupní svorky, typ konektoru	WAGO 744 connector  [ Suitable for manual wiring]
Délka kabelu tepelného vedení	0,75 m
Délka odizolovaného drátu	8.0-9.0 mm
Dvojitá instalace – řídicí-řízená jednotka	Possible, lamp wires 2m max. length  [ Master/Slave operation possible]

Průřez vstupního konektoru	0.50-1.50 mm²
Průřez výstupního konektoru	0.50-1.50 mm²
Kapacita kabelů vodičů studeného výstupu do země (max.)	200 pF
Kapacita kabelů vodičů odvádějících teplo do země (max.)	200 pF

System characteristics

Jmen. příkon předřadníku a zdroje	54 W
Jmen. příkon zdroje v TL5	54 W
Příkon systému v TL5	110.9 W

Příkon zdroje v TL5	97.2 W
Ztráta výkonu v TL5	13.7 W

Temperature

Okolní teplota (max.)	50 °C
Okolní teplota (min.)	-15 °C
Teplota skladování (max.)	80 °C
Teplota skladování (min.)	-40 °C

Teplota životnosti pouzdra (jmen.)	75 °C
Maximální teplota (max.)	75 °C

Mechanical and Housing

Tělo	L 280x30x21

Emergency Operation

Jmenovitý světelný výkon po 60 sekundách	100% of EBLF
Normální provozní napětí (stejn.)	220-240 V
Napětí baterie pro zaručený provoz	176-275 V
Napětí baterie pro zaručené zapalování	186-275 V

Koeficient světelného toku nouzového předřadníku (EBLF) (jmen.)	100 %
Jmenovitý světelný výkon po 5 sekundách	50% of EBLF

Approval and Application

Index energetické účinnosti	A2 BAT
Klasifikace IP	IP 20  [ Ingress Protection 20]
EMI 9 kHz … 30 MHz	EN55015
Standard vibrací	IEC68-2-6 F c

Standardní dopad	IEC 68-2-29 Eb (10G/16ms)
Značky schválení	F-Marking CE marking ENEC certifikát CCC certificate C-Tick certificate PSB certification TISI marking SIRIM approval CB Certificate CCC certificate VDE-EMV certificate
Úroveň brumu a hluku	< 30 dB(A)

Product Data

Úplný kód výrobku	872790090562500
Objednací název produktu	HF-S 254 TL5 II 220-240V 50/60Hz
EAN/UPC – výrobek	8711500999382
Objednací kód	90562500
Číslování – počet v balení	1

Číslování – balení v krabičce	12
Materiál č. (12NC)	913713033766
Celková hmotnost (kus)	0,221 kg
