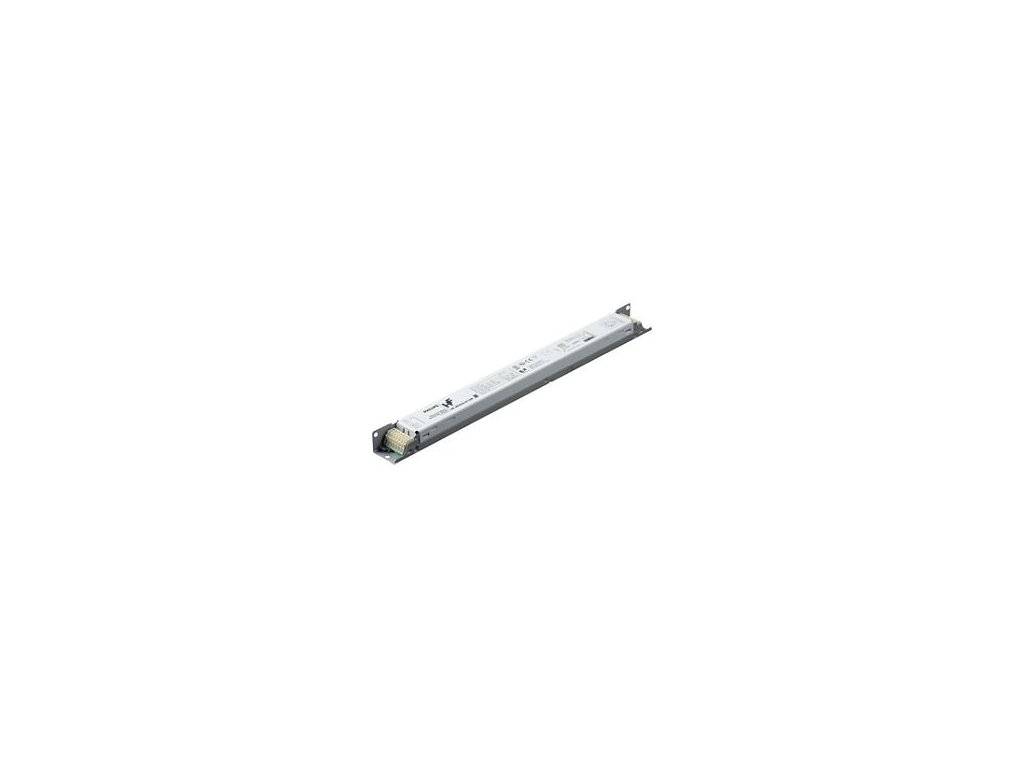

HF-R 258 TL-D EII 220-240V 50/60Hz stmívatelný elektronický předřadník Philips

Specifications

General Information

Kód přihlášky	EII
Verze typu	mk2
Typ světelného zdroje	TL-D
Počet světelných zdrojů	2 kus/jednotka

Počet produktů v MCB (16A typ B) (jmen.)	12
Automatický restart	Yes

Operating and Electrical

Vstupní napětí	220 to 240 V
Vstupní frekvence	50 až 60 Hz
Provozní frekvence (max.)	105 kHz
Provozní frekvence (min.)	45 kHz
Metoda zapalování	Programmed Start
Činitel výkyvu (max.)	1,7
Účiník při 100% zatížení (jmen.)	0,98
Doba zapalování (max.)	0,2 s

Výkon při napájecím napětí (stř.)	-8%-+6%
Bezpečnost při napájecím napětí (stř.)	-10%-+10%
Svodový proud (max.)	0,5 mA
Šířka náběhového proudu	0,40 ms
Ztráty výkonu (jmen.)	11.2 W
Špička náběhového proudu (max.)	45 A

Wiring

Vstupní svorky, typ konektoru	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Výstupní svorky, typ konektoru	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Vstupní řídicí svorky, typ konektoru	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]

Délka odizolovaného drátu	8.0-9.0 mm
Dvojitá instalace – řídicí-řízená jednotka	-  [ not specified]
Průřez vstupního řídicího konektoru	0.50-1.00 mm²
Průřez vstupního konektoru	0.50-1.00 mm²
Průřez výstupního konektoru	0.50-1.00 mm²
Auto Insert (ALF/ADS) Wire Cross Section	0.5 mm²

System characteristics

Jmen. příkon předřadníku a zdroje

58 W

Temperature

Okolní teplota (max.)	50 °C
Okolní teplota (min.)	10 °C
Teplota skladování (max.)	80 °C
Teplota skladování (min.)	-25 °C

Stabilní provozní teplota světelného zdroje	Not Specified
T-zapalování (max.)	50 °C
T-zapalování (min.)	0 °C

Controls and Dimming

Řídicí rozhraní	1-10V
Příkon úrovně regulace	1%-100%

Ochrana řídicího vstupu

Yes (Basic insulation)

Mechanical and Housing

Tělo	L 360x30x21

Emergency Operation

Napětí baterie pro zažehnutí zdroje světla

196 V

Napětí baterie pro provoz světelného zdroje

154-276

Approval and Application

Index energetické účinnosti	A1 BAT
Klasifikace IP	IP 20  [ Ingress Protection 20]
EMI 9 kHz … 30 MHz	EN55015
EMI 30 MHz … 1000 MHz	EN55022 level B
Bezpečnostní standard	IEC 61347-2-3
Výkonnostní norma	IEC 60929
Standard kvality	ISO 9000:2000
Norma pro ochranu životního prostředí	ISO 14001
Emisní norma harmonického proudu	IEC 61000-3-2

Standard elektromagnetické kompatibility	IEC 61547
Standard vibrací	IEC68-2-6 F c
Standardní dopad	IEC 68-2-29 Eb
Standard vlhkosti	EN 61347-2-3 clause 11
Značky schválení	CE marking ENEC certifikát VDE-EMV certificate
Značení teploty	Yes
Standard nouzového osvětlení	IEC 60598-2-22
Úroveň brumu a hluku	Inaudible

Product Data

Úplný kód výrobku	871150091019630
Objednací název produktu	HF-R 258 TL-D EII 220-240V 50/60Hz
EAN/UPC – výrobek	8711500910196
Objednací kód	91019630
Local Code	HFR258TLD

Číslování – počet v balení	1
Číslování – balení v krabičce	12
Materiál č. (12NC)	913700609566
Celková hmotnost (kus)	0,325 kg
