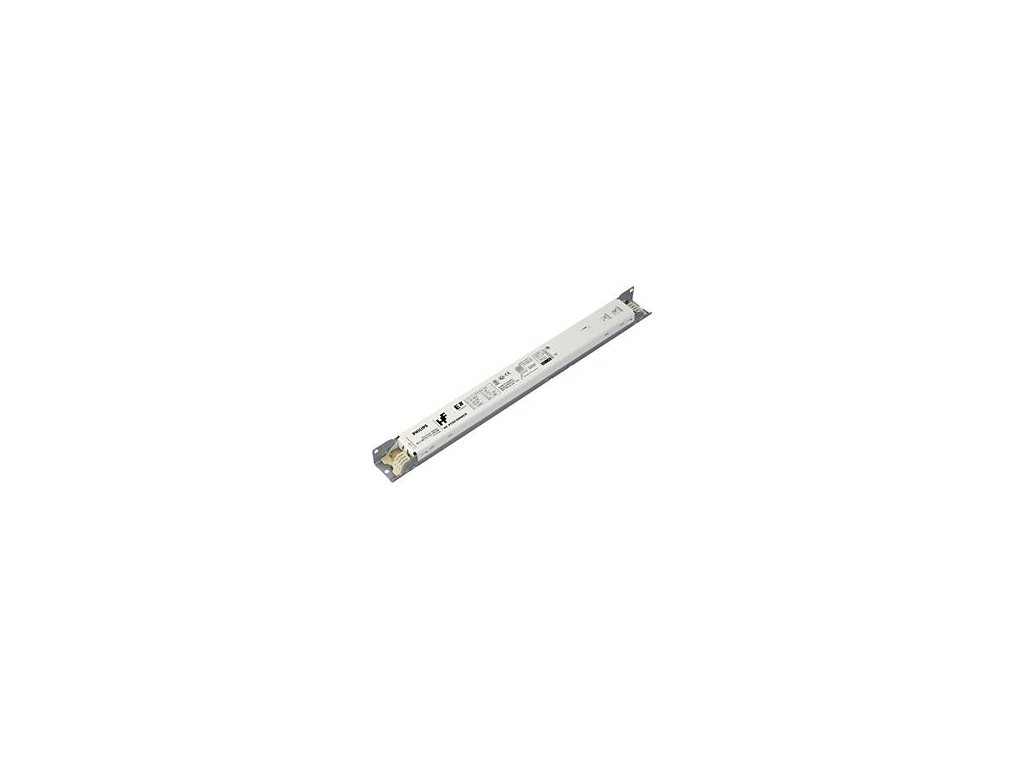

HF-Pi 2 28/35/49/80 TL5 EII 220-240V Elektronický předřadník Philips

Detailní popis produktu

Specifications

General Information

Kód přihlášky	EII
Typ světelného zdroje	TL5
Počet světelných zdrojů	2 kus/jednotka

Počet produktů v MCB (16A typ B) (jmen.)	8
Automatický restart	Yes

Operating and Electrical

Vstupní napětí	220 to 240 V
Vstupní frekvence	50 až 60 Hz
Metoda zapalování	Warm Start
Činitel výkyvu (max.)	1,7
Doba zapalování (max.)	5,0 s
Výkon při napájecím napětí (stř.)	-8%-+6%
Bezpečnost při napájecím napětí (stř.)	-10%-+10%

Svodový proud (max.)	0,5 mA
Šířka náběhového proudu	0,37 ms
Odchylka konstantního příkonu	-2%/+2%
Faktor předřadníku (jmen.)	1,00
Ztráty výkonu (jmen.)	6.8-11.6 W
Špička náběhového proudu (max.)	31 A

Wiring

Vstupní svorky, typ konektoru	Insert
Kapacita kabelů společných výstupních vodičů (jmen.)	150 pF
Výstupní svorky, typ konektoru	Insert
Délka kabelu tepelného vedení	0,75 m
Délka odizolovaného drátu	8.0-9.0 mm

Průřez vstupního konektoru	0.50-1.00 mm²
Průřez výstupního konektoru	0.50-1.00 mm²
Kapacita kabelů vodičů výstupu do země (jmen.)	150 pF

System characteristics

Jmen. příkon předřadníku a zdroje	28/35/49/80 W
Jmen. příkon zdroje v TL5	28/35/49/80 W
Příkon systému v TL5	36.6/45.4/59.1/94.9 W

Příkon zdroje v TL5	29/36.2/49.4/83.7 W
Ztráta výkonu v TL5	7.6/9.2/9.7/11.2 W

Temperature

Okolní teplota (max.)	50 °C
Okolní teplota (min.)	-25 °C
Teplota skladování (max.)	80 °C
Teplota skladování (min.)	-40 °C
Teplota životnosti pouzdra (jmen.)	75 °C

Maximální teplota (max.)	75 °C
T-zapalování (max.)	50 °C
T-zapalování (min.)	-25 °C

Mechanical and Housing

Tělo	L 425x30x22

Emergency Operation

Jmenovitý světelný výkon po 60 sekundách	100% of EBLF
Napětí baterie pro provoz světelného zdroje	198-276
Koeficient světelného toku nouzového předřadníku (EBLF) (jmen.)	100 %

Jmenovitý světelný výkon po 5 sekundách

50% of EBLF

Approval and Application

Index energetické účinnosti	A2 BAT
Klasifikace IP	IP 20  [ Ingress Protection 20]
EMI 9 kHz … 30 MHz	EN55015
EMI 30 MHz … 1000 MHz	EN 55022 Class B
Bezpečnostní standard	IEC 61347-2-3
Výkonnostní norma	IEC 60929
Standard kvality	ISO 9000:2000
Norma pro ochranu životního prostředí	ISO 14001
Emisní norma harmonického proudu	IEC 61000-3-2

Standard elektromagnetické kompatibility	IEC 61547
Standard vibrací	IEC68-2-6 F c
Standardní dopad	IEC 68-2-29 Eb
Standard vlhkosti	EN 61347-2-3 clause 11
Značky schválení	CE marking ENEC certifikát VDE-EMV certificate
Značení teploty	Yes
Standard nouzového osvětlení	IEC 60598-2-22
Úroveň brumu a hluku	Inaudible

Product Data

Úplný kód výrobku	872790086250800
Objednací název produktu	HF-Pi 2 28/35/49/80 TL5 EII
EAN/UPC – výrobek	8711500881199
Objednací kód	86250800
Číslování – počet v balení	1

Číslování – balení v krabičce	12
Materiál č. (12NC)	913700652666
Celková hmotnost (kus)	0,380 kg
