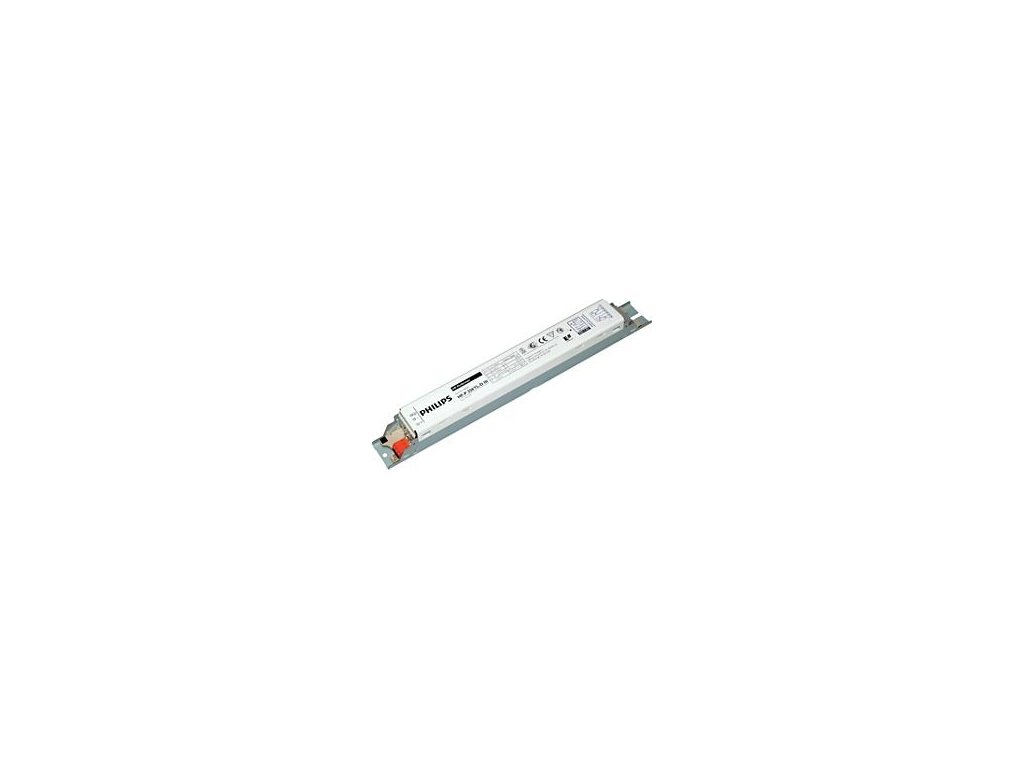

HF-P 254/255 TL5 HO/PLL III 220-240V IDC Elektronický předřadník Philips

Specifications

General Information

Kód přihlášky	III
Verze typu	IDC
Typ světelného zdroje	TL5/PL-L
Počet světelných zdrojů	2 kus/jednotka

Počet produktů v MCB (16A typ B) (jmen.)	12
Automatický restart	Yes

Operating and Electrical

Vstupní napětí	220 to 240 V
Vstupní frekvence	50 až 60 Hz
Provozní frekvence (jmen.)	47.5 kHz
Metoda zapalování	Programmed Start
Činitel výkyvu (max.)	1,7
Účiník při 100% zatížení (jmen.)	0,99
Doba zapalování (max.)	0,9 s
Výkon při napájecím napětí (stř.)	-8%-+6%
Bezpečnost při napájecím napětí (stř.)	-10%-+10%

Svodový proud (jmen.)	0,5 mA
Šířka náběhového proudu	0,35 ms
Odchylka konstantního příkonu	-2%/+2%
Faktor předřadníku (jmen.)	1
Ztráty výkonu (jmen.)	5-7 W
Špička náběhového proudu (max.)	31 A

Wiring

Vstupní svorky, typ konektoru	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kapacita kabelů společných výstupních vodičů (jmen.)	200 pF
Výstupní svorky, typ konektoru	WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]

Délka kabelu tepelného vedení	0,75 m
Délka odizolovaného drátu	8.0-9.0 mm
Dvojitá instalace – řídicí-řízená jednotka	Not applicable  [ Master/Slave oper. not applicable]
Průřez vstupního konektoru	0.50-1.00 mm²
Průřez výstupního konektoru	0.50-1.00 mm²
Kapacita kabelů vodičů výstupu do země (jmen.)	200 pF

System characteristics

Jmen. příkon předřadníku a zdroje	54/55 W
Jmen. příkon zdroje v PL-L	54-55 W
Příkon systému v PL-L	107W@55 W
Příkon zdroje v PL-L	102W@55 W
Ztráta výkonu v PL-L	5W@55 W
Jmen. příkon zdroje v TL5	54-55 W
Příkon systému v TL5	117W@54 W

Příkon zdroje v TL5	111W@54 W
Ztráta výkonu v TL5	6W@54 W
Jmen. příkon zdroje v TL5 ECO	50 W
Příkon systému v TL5 ECO	102W@50 W
Příkon zdroje v TL5 ECO	96W@50 W
Ztráta výkonu v TL5 ECO	6W@50 W

Temperature

Okolní teplota (max.)	60 °C
Okolní teplota (min.)	-25 °C
Teplota skladování (max.)	80 °C
Teplota skladování (min.)	-40 °C
Teplota životnosti pouzdra (jmen.)	80 °C

Maximální teplota (max.)	80 °C
T-zapalování (max.)	60 °C
T-zapalování (min.)	-25 °C

Mechanical and Housing

Tělo	L360x30x22

Emergency Operation

Jmenovitý světelný výkon po 60 sekundách	100% of EBLF
Napětí baterie pro zažehnutí zdroje světla	198-254 V
Normální provozní napětí (stejn.)	220-240 V
Napětí baterie pro provoz světelného zdroje	176-254
Napětí baterie pro zaručený provoz	176-275 V

Napětí baterie pro zaručené zapalování	186-275 V
Koeficient světelného toku nouzového předřadníku (EBLF) (jmen.)	100 %
Jmenovitý světelný výkon po 5 sekundách	50% of EBLF

Approval and Application

Index energetické účinnosti	A2 BAT
Klasifikace IP	IP 20  [ Ingress Protection 20]
EMI 9 kHz … 30 MHz	EN55015
EMI 30 MHz … 1000 MHz	-
Bezpečnostní standard	IEC 61347-2-3
Výkonnostní norma	IEC 60929
Standard kvality	ISO 9000:2000
Norma pro ochranu životního prostředí	ISO 14001
Emisní norma harmonického proudu	IEC 61000-3-2

Standard elektromagnetické kompatibility	IEC 61547
Standard vibrací	IEC68-2-6 F c
Standardní dopad	IEC 68-2-29 Eb
Standard vlhkosti	EN 61347-2-3 clause 11
Značky schválení	CE marking ENEC certifikát VDE-EMV certificate
Značení teploty	Yes
Standard nouzového osvětlení	IEC 60598-2-22
Úroveň brumu a hluku	< 30 dB(A)

Product Data

Úplný kód výrobku	872790086351200
Objednací název produktu	HF-P 254/255 TL5 HO/PLL III 220-240V IDC
EAN/UPC – výrobek	8711500998224
Objednací kód	86351200
Číslování – počet v balení	1

Číslování – balení v krabičce	12
Materiál č. (12NC)	913713028366
Celková hmotnost (kus)	0,280 kg
